| Cantidad: | |
|---|---|
Especificación (milímetros) | φD | L | φd | número de orden |
50 63 75 90 110 125 160 200 250 315 400 500 630 | 65 80 95 112 139 156 200 250 305 385 480 600 | 95 110 120 135 155 185 200 220 245 290 320 355 | 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 | LYDL11-50 LYDL11-63 LYDL11-75 LYDL11-90 LYDL11-110 LYDL11-125 LYDL11-160 LYDL11-200 LYDL11-250 LYDL11-315 LYDL11-400 LYDL11-500 LYDL11-630 |

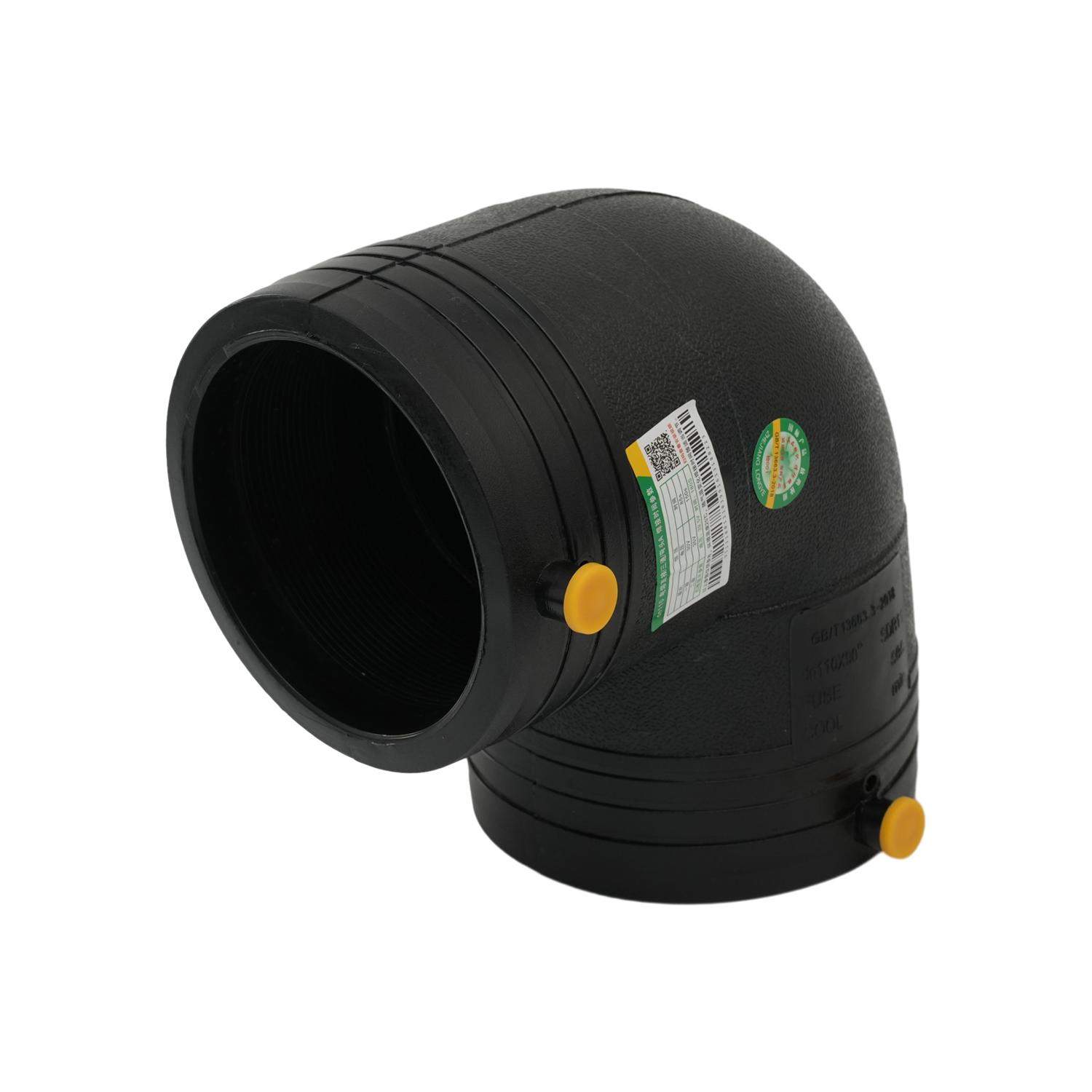

El codo de 90° fusionado de HDPE DN50-630 PN16 para tuberías es un accesorio direccional de alta resistencia diseñado para el transporte de fluidos a alta presión en sistemas de tuberías industriales, municipales y de infraestructura. Fabricado con HDPE de grado PE100 , certificado según EN 12201-1:2024 para tuberías de presión, crea giros precisos de 90° mientras mantiene la capacidad de flujo total y la integridad de la presión. Clasificado para una presión de trabajo de 16 bar (PN16) a 20 °C, este codo supera a las alternativas metálicas en resistencia a la corrosión y flexibilidad, con una vida útil de diseño superior a 50 años en instalaciones enterradas y sobre el suelo. Disponible en tamaños desde DN50 (63 mm OD) hasta DN630 (630 mm OD), proporciona cambios direccionales críticos en redes de tuberías de gran diámetro que manejan agua, aguas residuales y productos químicos no agresivos.
El espesor de la pared del codo se diseña utilizando métodos de cálculo ISO 12162 , lo que garantiza la integridad de la presión en todos los tamaños. Su radio reforzado (1,5 × diámetro nominal) reduce la resistencia al flujo y la turbulencia, minimizando la pérdida de presión a menos del 5% a los caudales de diseño. Esta geometría optimizada previene la cavitación y la erosión en sistemas de alta velocidad, extendiendo la vida útil de la tubería.
Diseñado para instalaciones de fusión a tope o electrofusión , el codo crea juntas homogéneas con tuberías de HDPE que son más resistentes que el material de la tubería en sí. Las zonas de fusión están reforzadas para mantener la presión nominal a través de la junta, eliminando los puntos débiles comunes en los codos metálicos soldados. Cada codo incluye pautas de preparación de fusión para garantizar la formación adecuada de la articulación.
Formulado con 2,5% de negro de carbón para estabilidad a los rayos UV, el codo resiste la exposición prolongada a la luz solar en instalaciones sobre el suelo. Presenta resistencia química a niveles de pH de 2 a 12 , lo que lo hace adecuado para fluidos levemente agresivos, y conserva flexibilidad a temperaturas tan bajas como -40°C , evitando el agrietamiento invernal en climas fríos. El material también es resistente a la bioincrustación, lo que reduce las necesidades de mantenimiento en aplicaciones de aguas residuales.
Este codo de alta presión es indispensable en sistemas de tuberías exigentes:
Transmisión Municipal de Agua : Dirige tuberías de agua de gran diámetro en redes de distribución urbana.
Tuberías industriales : maneja agua de proceso y agua de refrigeración en plantas de energía e instalaciones de fabricación.
Transporte de Aguas Residuales : Dirige líneas de alcantarillado presurizadas en infraestructura de plantas de tratamiento.
Proyectos de infraestructura : proporciona cambios de dirección en cruces de tuberías bajo carreteras, ferrocarriles y vías navegables.
PN16 indica que el codo está clasificado para una presión de trabajo de 16 bar (232 psi) a 20 °C, adecuado para sistemas de tuberías de presión media a alta que se encuentran comúnmente en aplicaciones industriales y de transmisión de agua municipal.
A diferencia de los codos metálicos que se corroen, oxidan o sufren daños galvánicos, el codo PE100 HDPE ofrece resistencia total a la corrosión, operación flexible bajo movimiento del suelo y un peso más liviano (70% más liviano que el acero) para un manejo e instalación más fáciles.
El codo funciona tanto con fusión a tope (para diámetros grandes DN110+) como con electrofusión (para todos los tamaños), creando juntas permanentes que mantienen la presión nominal total del sistema de tuberías.
Sí. La construcción de PE100 y el diseño reforzado del codo resisten la presión externa del suelo y las cargas de tráfico, cumpliendo con los requisitos de la norma EN 12201-1 para tuberías de presión enterradas en aplicaciones de infraestructura.
