| Cantidad: | |
|---|---|
| Especificación (milímetros) | dn/dn1 | L | H | D | Número de artículo |
| F63 | 63 | 87 | 74 | 96 | LYGYF11-63S |
| F75 | 75 | 93 | 78 | 113 | LYGYF11-75S |
| F90 | 90 | 101 | 84 | 122 | LYGYF11-90S |
| F110 | 110 | 109 | 92 | 140 | LYGYF11-110S |
| F125 | 125 | 108 | 91 | 158 | LYGYF11-125S |
| F140 | 140 | 123 | 107 | 172 | LYGYF11-140S |
| F160 | 160 | 119 | 99 | 200 | LYGYF11-160S |
| F180 | 180 | 129 | 107 | 222 | LYGYF11-180S |
| F200 | 200 | 128 | 105 | 243 | LYGYF11-200S |
| F225 | 225 | 127 | 102 | 274 | LYGYF11-225S |
| F250 | 250 | 134 | 107 | 310 | LYGYF11-250S |
| F280 | 280 | 160 | 130 | 334 | LYGYF11-280S |
| F315 | 315 | 166 | 133 | 370 | LYGYF11-315S |
| F355 | 355 | 157 | 123 | 407 | LYGYF11-355S |
| F400 | 400 | 180 | 140 | 473 | LYGYF11-400S |
| F450 | 450 | 176 | 140 | 515 | LYGYF11-450S |
| F500 | 500 | 196 | 151 | 576 | LYGYF11-500S |
| F560 | 560 | 210 | 160 | 635 | LYGYF11-560S |
| F630 | 630 | 210 | 160 | 690 | LYGYF11-630S |
| F710 | 710 | 215 | 165 | 780 | LYGYF11-710S |
| F800 | 800 | 220 | 165 | 885 | LYGYF11-800S |
| F900 | 900 | 215 | 160 | 995 | LYGYF11-900S |
| F1000 | 1000 | 240 | 180 | 1095 | LYGYF11-1000S |
| F1200 | 1200 | LYGYF11-1200S |

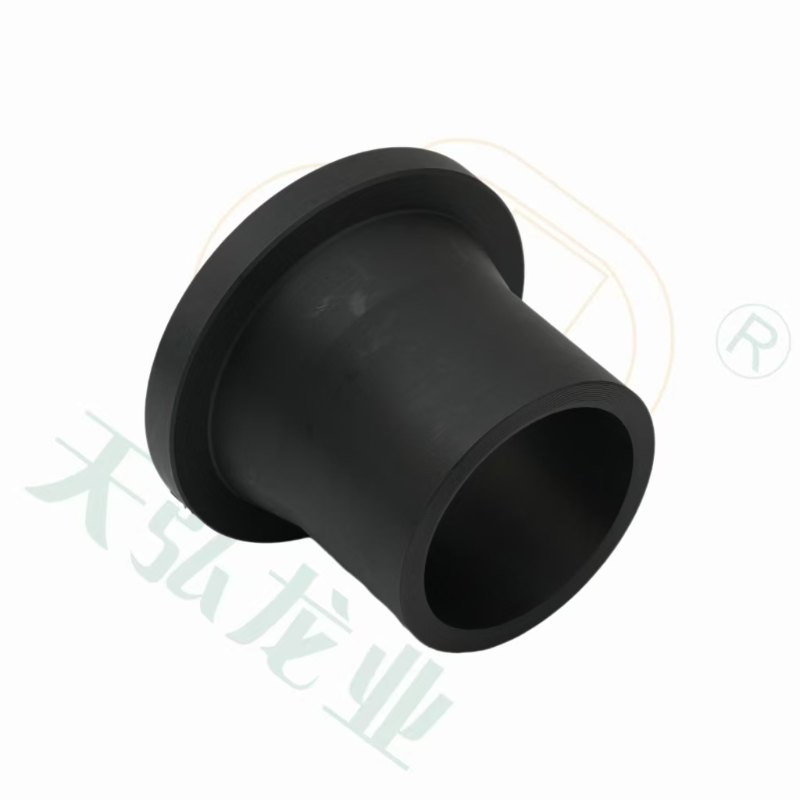

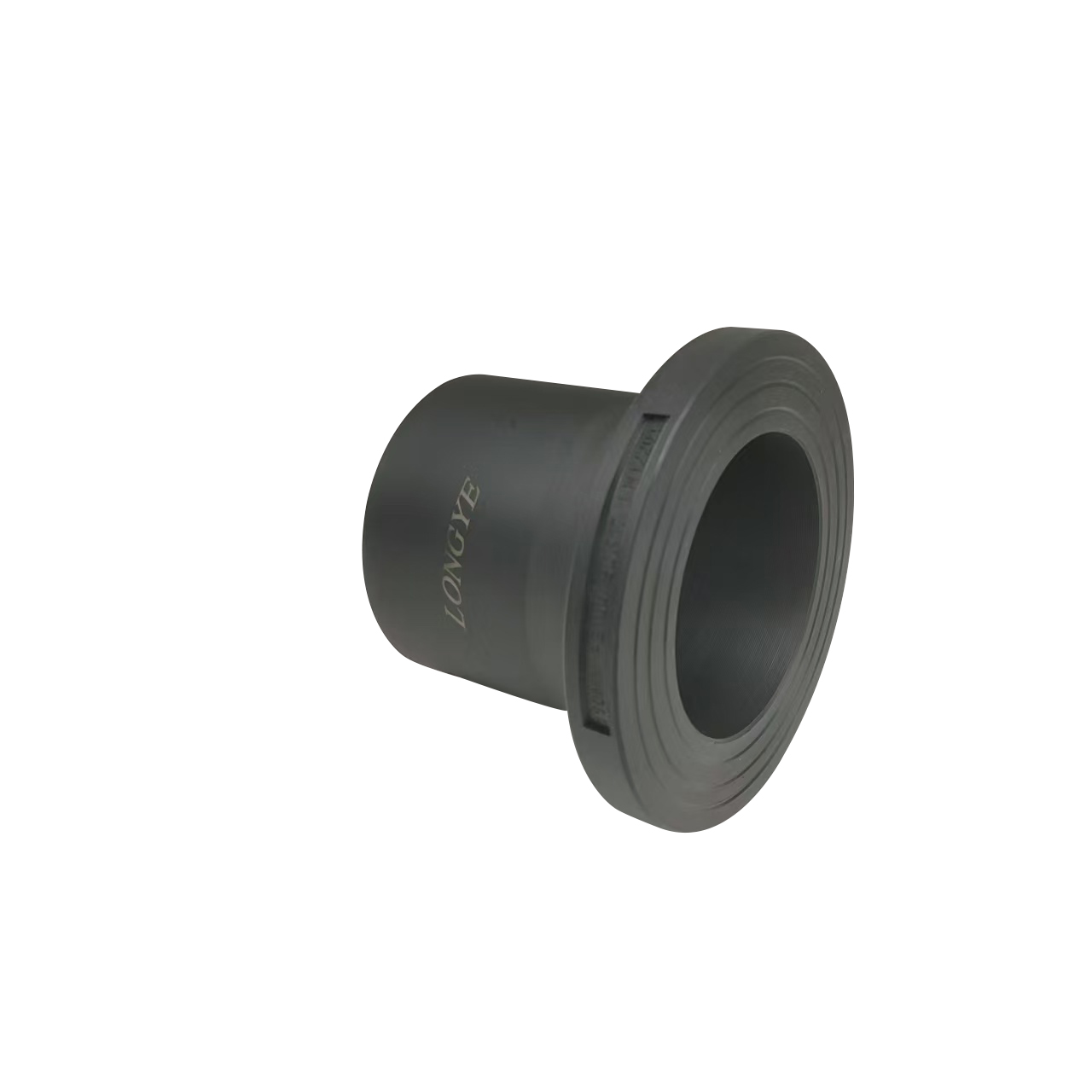

El adaptador de brida de HDPE de cuello corto para agua fría es un accesorio de transición compacto diseñado para conectar tuberías de HDPE a componentes con extremos de brida en sistemas de distribución de agua fría. Fabricado con HDPE de grado PE100 con una brida de acero al carbono moldeado (galvanizado en caliente para resistencia a la corrosión), este adaptador proporciona una interfaz segura entre tuberías de HDPE soldadas por fusión y válvulas, bombas o tanques de almacenamiento con bridas. Cumple con la norma EN 12201-1:2024 para tuberías de presión y mantiene una clasificación de presión PN16 (16 bar a 20 °C) a la vez que ocupa un 30 % menos de espacio axial que los adaptadores de brida de cuello largo estándar, algo fundamental para la instalación en espacios reducidos. El diseño de cuello corto minimiza la pérdida de presión a lo largo de la transición, lo que garantiza la eficiencia hidráulica en tuberías de agua municipales, líneas de procesos industriales y sistemas comerciales de agua fría. Su vida útil supera los 50 años en instalaciones enterradas y elevadas, superando a los adaptadores metálicos propensos a la corrosión.
La configuración de cuello corto reduce la longitud total en un 40 % en comparación con los adaptadores de brida convencionales, lo que lo hace ideal para adaptaciones en zanjas de tuberías existentes y salas de máquinas estrechas. El cuello integrado presenta una transición de diámetro gradual que minimiza la turbulencia, con coeficientes de pérdida de presión (valor K) inferiores a 0,2, superiores a las conexiones de brida abruptas. El mecanizado de precisión garantiza una planicidad de la cara de la brida dentro de 0,1 mm/m, lo que garantiza un asiento adecuado de la junta.
El adaptador cuenta con un sistema de triple sello : una unión por fusión de HDPE a brida, una junta de EPDM entre las caras de la brida y un sello de junta tórica en la base del cuello. Este diseño de sellado redundante elimina las vías de fuga, incluso bajo fluctuaciones de presión y movimiento de tuberías. La brida de acero galvanizado incluye orificios perforados compatibles con las normas ANSI B16.5 y DIN 2501, lo que garantiza la compatibilidad con las especificaciones globales de bridas.
Clasificado para una presión de trabajo de 16 bar a 20 °C (servicio de agua fría), el adaptador mantiene la integridad en rangos de temperatura de -20 °C a 40 °C. El cuello PE100 HDPE es compatible con tuberías PE80 y PE100 mediante fusión a tope o electrofusión , mientras que la cara de la brida acepta juntas estándar (EPDM, NBR o PTFE) para compatibilidad con varios fluidos del sistema. El conjunto soporta fuerzas de empuje axial de hasta 25 kN, lo que evita la separación de las bridas en condiciones de sobretensión.
Este adaptador de brida compacto resuelve los desafíos de transición en sistemas de agua fría:
• Redes de agua municipales : conecta líneas de distribución de HDPE a válvulas bridadas, medidores y estaciones de bombeo en redes de agua urbanas.
• Instalaciones Industriales : Transiciones entre líneas de proceso de HDPE y equipos bridados en plantas de procesamiento de alimentos, farmacéuticas y de fabricación.
• Edificios comerciales : une tuberías ascendentes de HDPE a conexiones bridadas en sistemas de refrigeración, circuitos de refrigeración y tanques de almacenamiento de agua fría.
• Plantas de Tratamiento de Agua : Adapta líneas de filtración por membranas de HDPE a válvulas de control bridadas y equipos de monitoreo.
La configuración de cuello corto ahorra espacio crítico en instalaciones confinadas y al mismo tiempo reduce la pérdida de presión a lo largo de la transición, lo que la hace ideal para modernizaciones y salas mecánicas estrechas.
El adaptador está disponible con bridas perforadas según los estándares ANSI B16.5 (Clase 150) y DIN 2501 (PN16), lo que garantiza la compatibilidad con los sistemas de tuberías globales. Patrones de perforación personalizados están disponibles a pedido.
El cuello de HDPE se fusiona a la tubería mediante fusión a tope (tamaños ≥63 mm) o electrofusión (tamaños ≤63 mm), luego la brida se atornilla a la brida de acoplamiento con una aplicación de torque uniforme (35-40 Nm para pernos M16).
Sí. El HDPE PE100 cumple con los requisitos de la norma EN 12201-1 para contacto con agua potable, mientras que la brida galvanizada está recubierta con epoxi de calidad alimentaria para evitar la contaminación.
